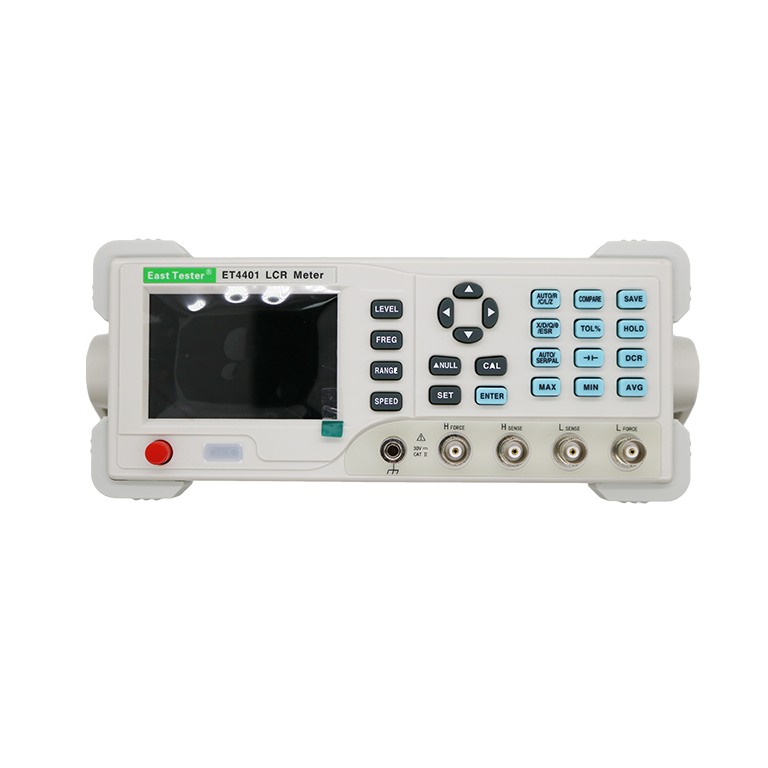

ET44系列LCR數字電橋臺式詳細介紹　
      ET44系列LCR數字電橋是采用自動平衡電橋原理設計的元件參數分析儀，其10Hz~100kHz的測試帶寬、0.1%的基本測量精度以及儀器所提供的檔分類功能為絕大多數元器件和材料提供準確、完整的測量與分析，廣泛適用于產品研發、元器件入廠檢驗、產品在線分檢等應用場合。



　　產品特點：

　　測量頻率最高100kHz;

　   測試電平100~2000mV

　　支持直流電阻(DCR)、電解電容測量

　   內部偏置電壓輸出0mV~1500mV

　　3.5寸TFT液晶顯示，5位顯示

　   通訊：USB Device、RS232、Handle

　　數據記錄功能(最大值、最小值、平均值)

　　支持SCPI通訊協議

　   提供系統設置，可根據需要配置中文或英文、蜂鳴器、屏幕亮度等

　　基本測量精度0.1%

　　自動和手動量程

　　具有開路、短路校準功能

　　比較器分選(5檔)、報警功能

　　7點列表掃描

　　一般技術規格：

　　l 電源電壓：220V.AC±10%，或110V.AC±10%，45~65Hz;

　　l 功耗：<10W;

　　l 顯示：3.5寸TFT液晶屏，分辨率480×320、色彩16M色;

　　l 溫度范圍：操作狀態10℃~+40℃、非操作狀態-10℃~+60℃;

　　l 濕度范圍：0~40℃范圍內，≤90%相對濕度;

　　l 接口：標配RS232、USB Device、Handle;

　　l 重量：2.1kg;

　　主要技術指標：

　　型號ET4401ET4402ET4410

　　測試頻率范圍100Hz~10KHz100Hz~20KHz100Hz~100KHz

　　測試頻率點10個固定頻率點：

　　100Hz、120、200Hz、400Hz、800Hz、1kHz、2kHz、4kHz、8kHz

　　10kHz12個固定頻率點：

　　100Hz、120、200Hz、400Hz、800Hz、1kHz、2kHz、4kHz、8kHz

　　10kHz、15kHz、20kHz16個固定頻率點：

　　100Hz、120、200Hz、400Hz、800Hz、1kHz、2kHz、4kHz、8kHz

　　10kHz、15kHz、20kHz、40kHz、50kHz、80kHz、100kHz

　　顯示屏3.5寸TFT液晶顯示屏

　　顯示位數主參數：5位，副參數：5位

　　測量參數主參數：L/C/R/Z，副參數：X/D/Q/θ/ESR

　　測量范圍L：0.001μH～9999H

　　C：0.001pF～99.999mF

　　R：0.0001Ω～99.99MΩ

　　基本準確度0.1%

　　測量顯示速度 2次/秒(慢速)、5次/秒(中速)、10次/秒(快速)

　　內部偏置0-1500mV可調，1mV步進。

　　測試電平6個固定電平點(0.1V、0.3V、0.6V、1V、1.5V、2V)

　　信號源輸出阻抗30Ω、100Ω

　　校準功能開路校準、短路校準

　　篩選功能容限范圍：-100% ~ +100%，其中固定點為10%，25%，50%

　　比較器分選五檔分選,三檔合格,一檔不合格,一個附屬檔

　　通訊接口標配RS232、USB Device、Handler

　　其它支持直流電阻(DCR)、電解電容測量模式，背光亮度可調，中、英文可選

　　標配附件

　　l 三芯電源線(30A51)：1根

　　l 四端對開爾文測試電纜(35A51)：1副

　　l 專用保險絲：2只

　　l 紙質說明書：1份

　　l 合格證：1份
