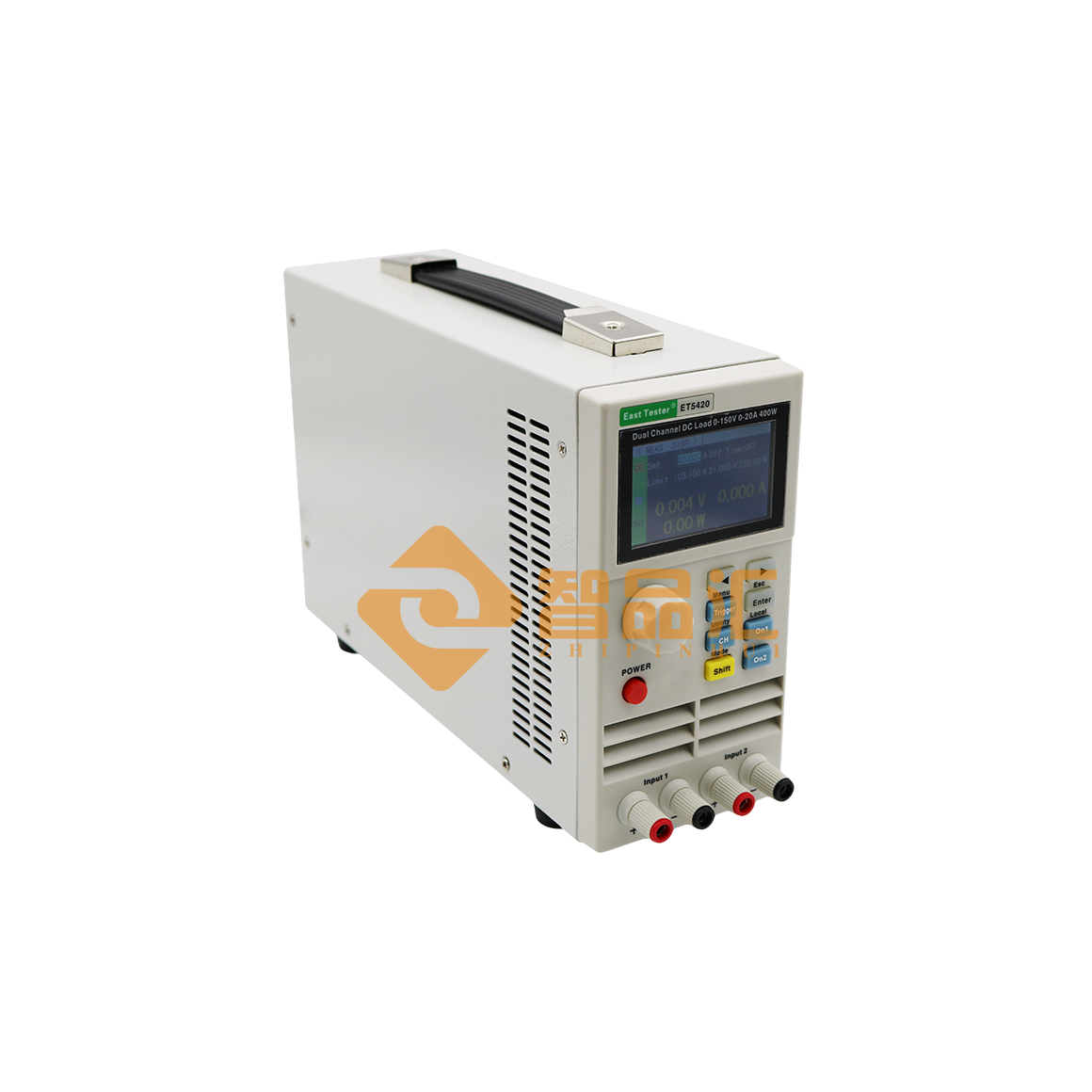

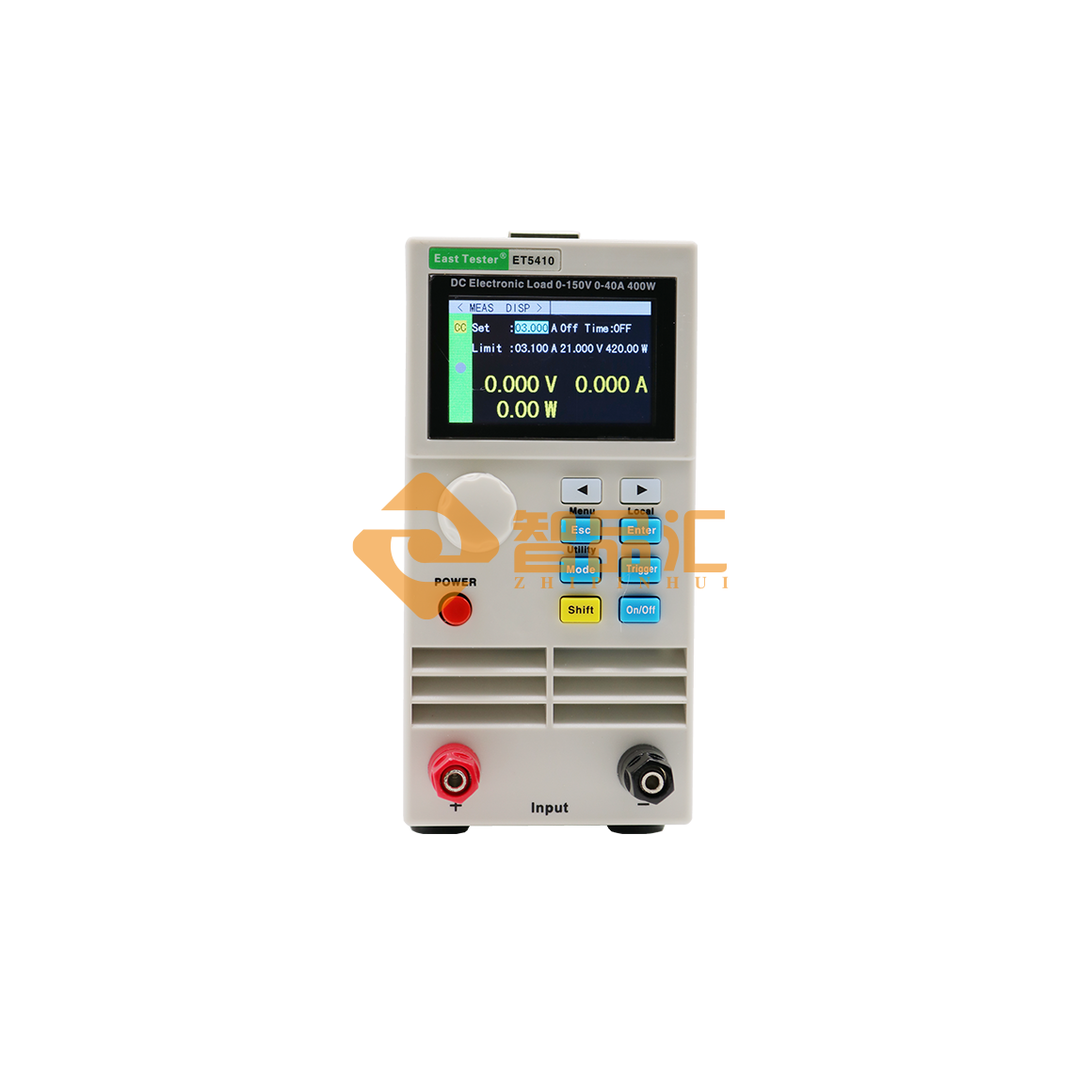

可編程直流電子負載詳細介紹
　　可編程直流電子負載，采用高性能芯片，高速，高精度設計，提供1mV、1mA的解析度，性能優越，可廣泛運用于充電器，開關電源，線性電源，各類電池等行業的生產線測試，科研機構等試驗研發領域。

　　人性化設計：

　　l 采用2.8寸TFT液晶顯示屏，顯示內容豐富，支持中英文顯示;

　　l 操作過程簡單便捷，配合直觀的界面顯示系統，上手容易;

　　l 具有按鍵鎖功能，防止誤操作;

　　高性能負載：

　　l 提供CC、CV、CR、CP以及CC+CV、CR+CV幾種基本測量模式;

　　l 提供專業電池測試和LED測試;

　　l 動態測試模式，可測試電源動態輸出性能;

　　l 掃描測試模式，可在一定范圍內測試電源輸出連續性;

　　l 列表模式，可模擬多種帶載狀態變化;

　　l 短路測試，用于模擬負載短路;

　　l 內置蜂鳴器報警;

　　l 斷電保持?jǐn)?shù)據存儲功能;

　　l 可通過USB接口進行遠程操作;

　　多重安全保護：

　　l 具有過壓、過流、過功率保護功能，可以靈活設置過壓和過流參數，對負載實現有效保護;

　　l 具有二級過溫保護功能，實現軟件和硬件的雙重過溫保護;

　　l 具有智能風扇控速功能，有效降低工作時的風扇噪聲;

　　l 具有輸出極性接反保護;

　　一般技術規格：

　　l 電源電壓：220V.AC±10%，或110V.AC±10%，45-65Hz

　　l 顯示：2.8英寸TFT液晶屏，分辨率400×240

　　l 操作溫度：0℃到40℃

　　l 存放溫度：-10℃到70℃

　　l 相對濕度：<80%

　　l 接口：標配USB

　　尺寸：90mm×190mm×300mm(寬×高×深)

　　主要技術指標：

　　型號ET5410ET5420ET5411

　　通道數單通道雙通道單通道

　　額定輸入功率400W400W (200W×2)400W

　　輸入電壓0-150V0-150V0-500V

　　輸入電流0-40A0-20A×20-15A

　　定電壓模式量程0.1~19.999V，0.1~150.00V0.1~19.999V，0.1~500.00V

　　分辨率1mV，10mV

　　準確度±(0.05%+0.02%FS)

　　定電流模式量程0~3.000A，0~40.00A0~3.000A，0~20.00A0~3.000A，0~15.00A

　　分辨率1mA，10mA

　　準確度±(0.05%+0.05%FS)

　　定電阻模式量程0.05Ω~1 kΩ，1 kΩ~4.5kΩ

　　分辨率10mΩ，100mΩ

　　準確度±(0.1%+0.5%FS)

　　定功率模式量程0~400W0~200W0~400W

　　分辨率10mW

　　準確度±(0.1%+0.5%FS)

　　動態測試功能模式CC，CV

　　T1&T21ms~60s;分辨率：1ms

　　準確度0.1%+1ms

　　電池測試功能放電模式CC，CR

　　最大放電容量9999Ah

　　分辨率1mA，10mA，10mΩ，100mΩ

　　測量范圍

　　電壓回讀值量程0~19.999V，0 ~150.00V0~19.999V，0~500.00V

　　分辨率1mV，10mV1mV，10mV

　　準確度±(0.05%+0.1%FS)

　　電流回讀值量程0~3.000A，0~40.00A0~3.000A，0~20.00A0~3.000A，0~15.00A

　　分辨率1mA，10mA

　　準確度±(0.05%+0.1%FS)

　　功率回讀值量程0~400W0~200W0~400W

　　分辨率10mW

　　準確度±(0.1%+0.5%FS)

　　保護范圍

　　過壓保護大于155V切斷輸入大于510V切斷輸入

　　過流保護大于42A切斷輸入大于22A切斷輸入大于16A切斷輸入

　　過功率保護420W220W420W

　　過溫保護85℃

　　短路電流(CC)≒3A

　　≒40A≒3A

　　≒20A≒3A

　　≒15A

　　電壓(CV)0V

　　電阻(CR)≒40mΩ
