空調電容器破壞性測試設備的工作流程是什么?

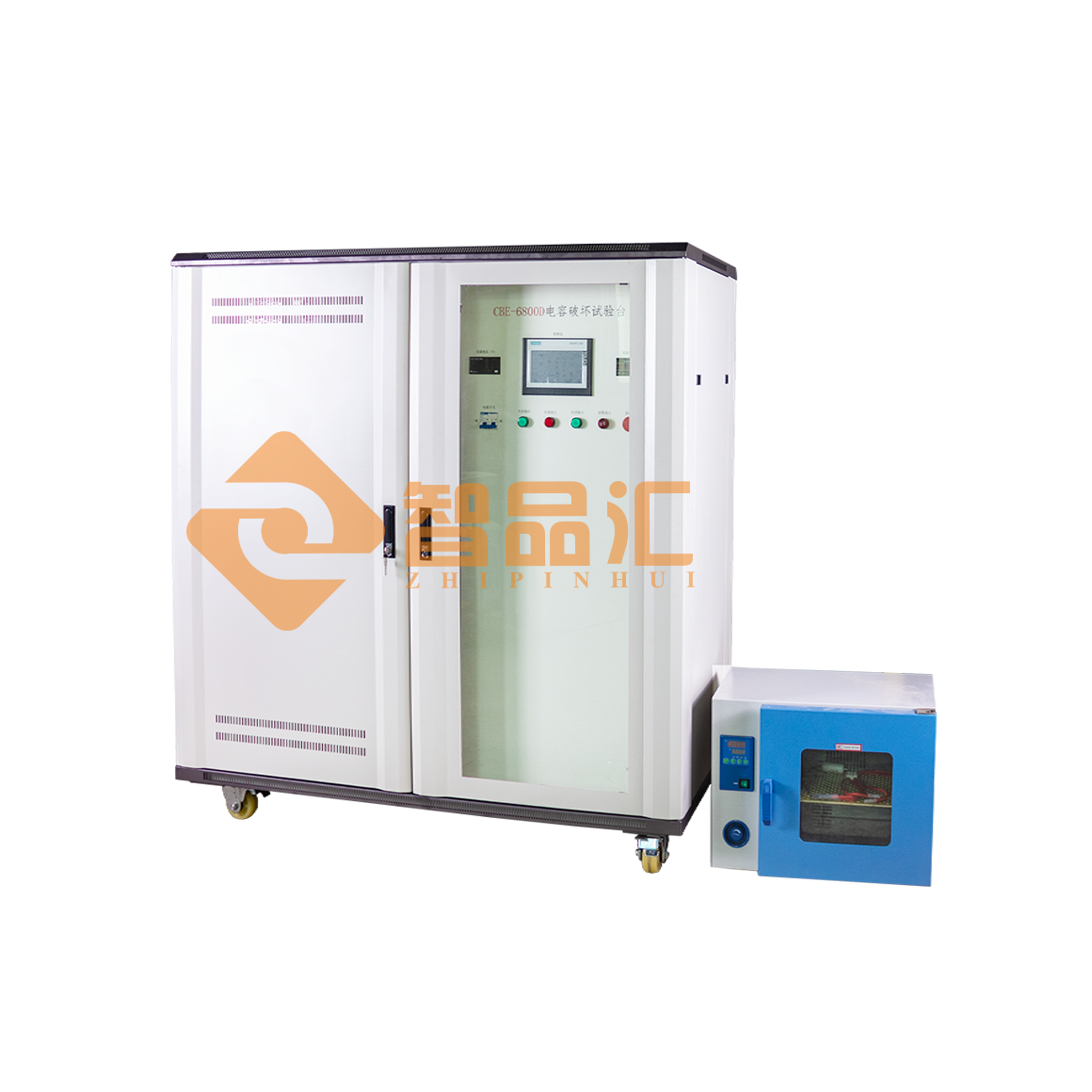

         空調電容器破壞性測試設備可以對額定電壓為500V及以下的交流電動機運行電容器、交流電動機自愈式起動電容器進行破壞性試驗項目。空調電容器破壞性測試設備的工作流程是什么?一起看看廣州智品匯電子科技有限公司介紹。

       1、 調節直流電源T到10Un、R1，使得電流表mA1顯示到50mA

　　2、 S1、S2模式：S12開關閉合，短路開關DL閉合，調節交流電源N到1.3Un，調節電感L使得電流表I顯示1.3In

　　3、 S3模式：開關S12斷開，調節電感L為10mH，開關H和K閉合

　　4、 正式試驗：

　　4.1 S1、S2模式：

　　A、 閉合開關H，斷開開關K

　　以設定的升壓速度(比如200V/分)，逐步升高直流電源T的電壓，當電容被擊穿短路或到達10Un時，保持直流設定的時間(比如5分鐘);

　　B、 斷開開關H，閉合開關K

　　轉到AC電壓進行試驗，加載1.3Un的試驗電壓

　　① 、若電容正常工作或開路，則保持設定的時間(比如5分鐘)，保持時間結束后仍被測電容恢復有效，則重新轉到上述4、A程序試驗直流

　　② 、若被測產品短路，則保持8小時或者其他設置的時間，時間到就結束試驗。

　　4.2 S3模式：

　　開關H、K一直閉合

　　A、首先先將直流電源T調為0，對被測電容器施加1.3Un的交流試驗電源，運行設定的時間

　　B、逐步升高直流電源T的電壓，直到10Un或者被測電容短路，或者電容開路

　　①、升到10Un后，電容仍然有效，保持一段設定時間，結束時仍然有效，更換電容器

　　②、電容短路，保持一段時間直到結束

　　期間若容量恢復，將仍繼續試驗直到容量跌落到額定值的10%(或者其他的設定值)以下，就結束試驗

　　③ 、電容開路，保持一段設定的時間直到結束

　　期間若容量恢復，進入上述程序4.2.B. ①

　　期間若電容短路，進入上述程序4.2.B. ②

　　4.3 試驗結束條件

　　① 、容量小于標準值的10%或者其他設定值

　　② 、試驗加載時間到就結束
