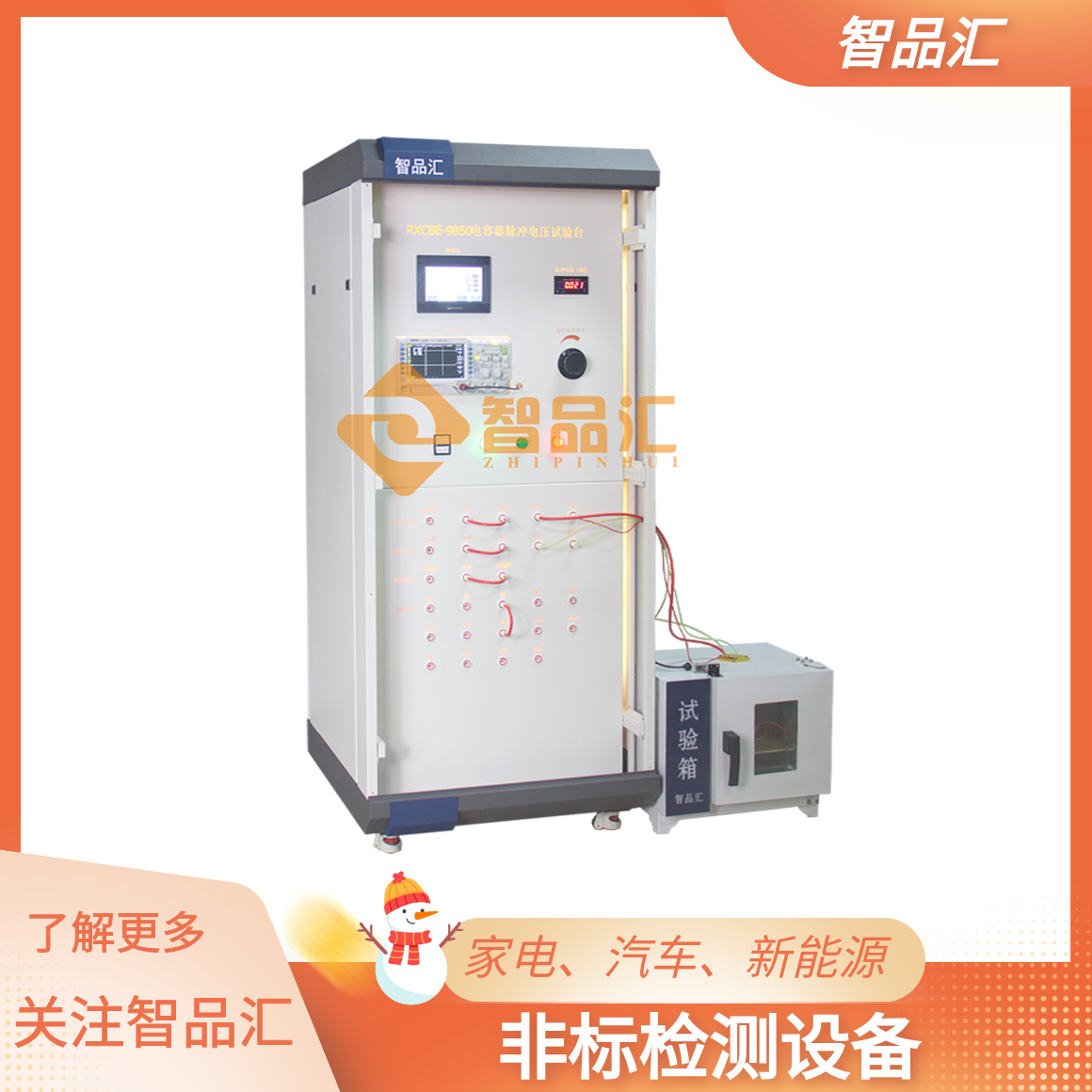

電容器脈沖電壓試驗裝置是用于考核電容器在瞬態脈沖電壓作用下耐受能力的專用設備，主要模擬電容器在實際應用中可能遭遇的電壓尖峰、浪涌等瞬態沖擊，評估其抗脈沖擊穿、絕緣穩定性及性能一致性。那電容器脈沖電壓試驗裝置有哪些具體功能呢?來和廣州智品匯電子科技一起看：
一、核心脈沖電壓生成與控制功能
多樣化脈沖參數輸出
可根據測試標準(如 IEC、GB、ANSI 等)或實際需求，靈活生成符合要求的脈沖電壓信號，關鍵參數可精確調節：
脈沖幅值：覆蓋從數百伏到數萬伏(甚至更高)，可設定為電容器額定電壓的 1.5~10 倍(如針對浪涌測試的高幅值脈沖)，滿足不同類型電容器(薄膜、電解、瓷介等)的測試需求。
脈沖波形：支持標準波形(如 1.2/50μs 雷電浪涌波、8/20μs 組合波、矩形波、尖峰波等)，也可自定義非標準波形，模擬特定應用場景(如逆變器開關瞬態、電源合閘沖擊)。
脈沖寬度與前沿 / 后沿：脈沖持續時間從納秒級(ns)到毫秒級(ms)可調，前沿(脈沖上升時間)和后沿(下降時間)可獨立設置，確保脈沖波形的陡峭度符合測試標準(如 1.2μs 前沿模擬雷電浪涌的快速上升特性)。
脈沖極性與次數：可輸出正極性、負極性或正負交替脈沖，支持單次脈沖(如沖擊測試)或多次重復脈沖(如連續浪涌測試)，重復次數可設定(從幾次到數千次)。
脈沖序列編程與聯動控制
支持自定義脈沖序列，例如 “高幅值單次脈沖 + 低幅值多次脈沖” 組合，模擬復雜瞬態環境(如先遭遇雷電浪涌，再持續承受電源紋波脈沖)。
可與時序控制器聯動，精確控制脈沖施加的時間點(如在電容器充放電過程中的特定階段施加脈沖)，復現真實工況下的瞬態沖擊時機。
二、試驗過程監測與數據記錄功能
實時狀態監測
在脈沖施加過程中，同步監測電容器的響應參數：
脈沖作用時的峰值電流(通過高頻電流傳感器捕捉，反映電容器的瞬間充放電能力);
脈沖間隔期的絕緣電阻(判斷脈沖后電容器是否出現絕緣劣化);
電容器的外觀狀態(部分裝置配備視覺監測模塊，記錄是否出現鼓包、開裂、漏液等物理損傷)。
對脈沖電壓本身的參數(幅值、波形、頻率)進行實時校準，確保輸出符合設定要求，避免因裝置自身誤差影響測試結果。
關鍵數據采集與存儲
記錄每次脈沖的施加時間、幅值、波形特征，以及電容器在脈沖前后的電容值(C)、損耗角正切(tanδ)、漏電流(I????) 等性能參數變化，形成完整的 “脈沖 - 響應” 數據鏈。
自動生成脈沖波形圖、參數變化曲線(如電容值隨脈沖次數的衰減曲線)，直觀展示電容器在脈沖沖擊下的性能演變。
三、失效判定與安全保護功能
失效模式識別與判定
當電容器在脈沖電壓作用下發生以下情況時，裝置可自動判定為 “失效” 并終止試驗：
擊穿短路：脈沖施加時出現持續大電流(超過設定閾值)，表明電容器內部絕緣被永久破壞;
絕緣失效：脈沖后漏電流顯著增大(如超過初始值 10 倍)或絕緣電阻降至標準下限以下;
性能超差：電容值變化率超過 ±20%、tanδ 增大至初始值 2 倍以上，影響實際使用性能;
物理損壞：殼體開裂、電解液泄漏等可見損傷。
記錄失效時的脈沖參數(幅值、次數、波形)，為分析失效機理(如絕緣介質擊穿、電極老化、引線焊接處斷裂)提供關鍵數據。
多層級安全保護機制
設備保護：內置過壓、過流、短路保護模塊，當脈沖回路出現異常(如負載短路)時，立即切斷高壓輸出，防止裝置自身損壞;配備能量泄放回路，脈沖結束后快速釋放電容器殘留電荷，避免殘留電壓導致二次沖擊。
樣品與人員保護：測試區域采用絕緣防護罩或防爆腔體，防止電容器擊穿時發生火花、飛濺或爆炸;設置緊急停止按鈕，可手動中斷試驗;部分裝置具備溫度監測功能，當樣品溫度異常升高時自動暫停測試，避免熱失控。
四、輔助功能與擴展應用
標準化與定制化兼容
內置常用測試標準程序(如 IEC 60384-14《電子設備用固定電容器 第 14 部分：分規范 脈沖電容器》、GB/T 3667.1《交流電動機電容器》中的脈沖試驗條款)，一鍵調用即可滿足合規性測試需求;同時支持用戶自定義參數，適配企業內部標準或特殊場景測試。
多通道并行測試
采用多通道設計(如 4 通道、8 通道)，可同時對多個同型號或不同型號電容器進行測試，每個通道獨立控制脈沖參數并記錄數據，大幅提升測試效率，尤其適用于批量生產的質量抽檢。
環境應力耦合測試
可與恒溫箱、濕度箱聯動，在高低溫(如 - 55℃~+125℃)、濕熱環境下施加脈沖電壓，評估環境因素對電容器抗脈沖能力的影響(如高溫下電解液粘度降低可能導致脈沖響應特性變化)。
數據追溯與報告生成
自動存儲測試全程數據(包括樣品信息、脈沖參數、監測結果、失效記錄等)，支持數據導出為 Excel、PDF 或數據庫格式，便于質量追溯;可自動生成測試報告，包含試驗條件、關鍵數據、結論判定，滿足認證、質檢等文檔需求。
