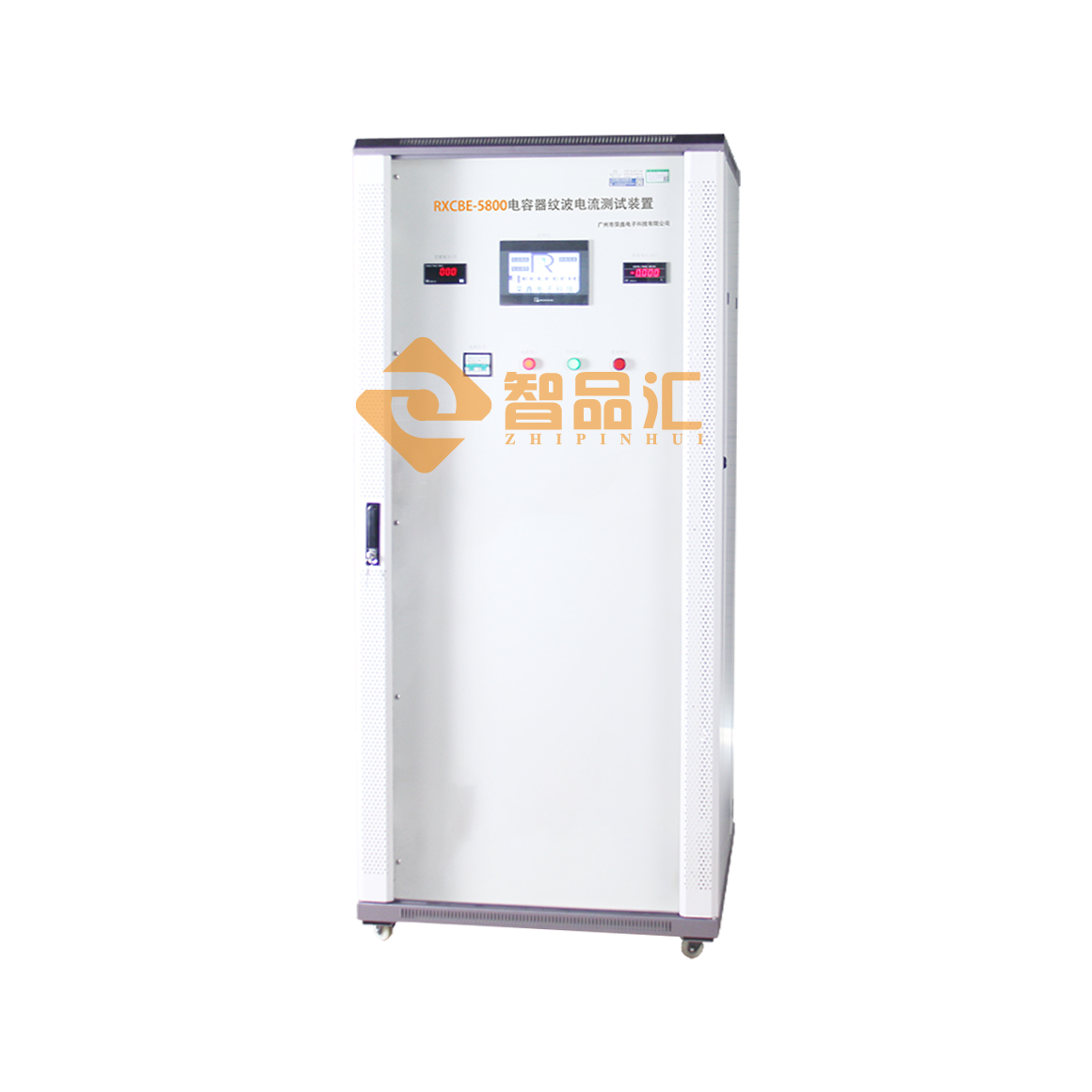

RXCBE-5800電容器紋波電流測試裝置

一、概述：

電容器紋波電流測試裝置是用于電容耐電流溫升測試的專用設備。測試過程中可在直流電壓上疊加一交流電壓，對電容器進行高頻紋波耐久性試驗。具有DC輸出電壓高，AC輸出電流大，穩定性高和操作簡便等特點；支持?jǐn)?shù)據保存和記錄，采用ARM產生PWM波形和控制，用戶只需根據試驗要求自動施加試驗條件，同時采用DDS數字頻率合成技術，實現高頻率、大電流輸出，具有過壓過流等保護功能。

二、直流電源示意圖

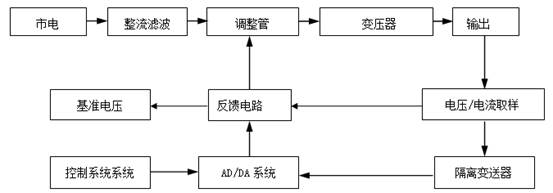

直流穩壓電源采用高壓逆變預穩壓、穩流直流電源，具有效率高，穩定性高，紋波小及瞬態響應快等特點，其工作原理如圖1。

（圖1）直流電源工作原理方框圖

三、高頻交流電源示意圖

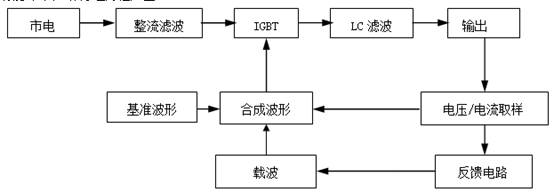

高頻交流電源是經過AC-DC-AC變換的逆變電源、以微處理器為核心， PWM為控制方式，采用大功率主動元件IGBT模塊設計，具有頻率穩定，波形無失真，內阻小，連續工作時間長的優點，同時還具有過流、過壓等保護功能。，其工作原理方框如圖2。

(圖2)變頻電源工作原理方框圖

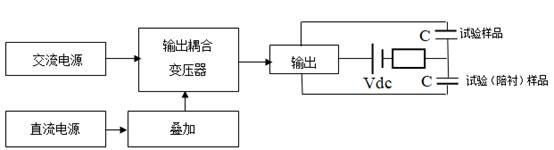

四、測試原理方框圖

(圖4)電容器老化紋波試驗臺工作原理方框圖

波形圖：

五、適用范圍：

u  DC-link電容器熱穩定試驗，

u  薄膜電容器高頻紋波耐久性試驗；

u  鋁電解紋波試驗

u  安規電容器溫升試驗，

u  陶瓷電容器紋波耐電流試驗，

u  鉭電容高頻紋波耐久性試驗。

u  其他電容器紋波試驗、互感器參數性能測試、電池紋波試驗和其他磁性材料測試

六、技術特點：

u  采用7寸/10寸真彩觸摸屏進行系統參數顯示和控制；

u  數據掉電保存；

u  具有頻率寬，45Hz~500kHz頻率范圍內隨意選擇；

u  具有電流大，最大可支持1000A；

u  交流電壓最高可達到1500V；

u  直流偏置電壓最大支持5000V；

u  可選配具有溫度檢測模塊，采用高精度K型熱電偶，體積小，便于安裝；

u  實時監測紋波電流電壓，具有歷史數據保存；

u  支持歷史數據曲線波形描繪，支持U盤數據拷貝。

u  測試結束或異常情況停止測試并報警，并對樣品進行放電。

u  具有過溫、過流、過壓、IGBT故障等自動保護。

u  可選配測試管理軟件，便于分析數據，便于管理。

七、主要技術指標：
